ローラーミルで効率よく粉砕する為には水分量は乾燥状態であることが必要条件です。
弊社設立以来、さまざまな鉱物等の原料を粉砕して来ましたが、必ずしも原料の水分量が少ないわけではなく、泥状物等も多々ございました。
本装置は、破砕撹拌翼で、泥状物、付着性のある塊状物、繊維状物などを解砕分散し、熱風を効率よく接触させるため、短時間で均質な粒状乾燥製品ができます。
ドラム内に撹拌翼を取り付けたロータリードライヤーは、弊社独自の技術によって実用化され、以来、松永式ロータリー・ドライヤーとして多種多様の稼働実績を持っています。
弊社設立以来、さまざまな鉱物等の原料を粉砕して来ましたが、必ずしも原料の水分量が少ないわけではなく、泥状物等も多々ございました。
本装置は、破砕撹拌翼で、泥状物、付着性のある塊状物、繊維状物などを解砕分散し、熱風を効率よく接触させるため、短時間で均質な粒状乾燥製品ができます。
ドラム内に撹拌翼を取り付けたロータリードライヤーは、弊社独自の技術によって実用化され、以来、松永式ロータリー・ドライヤーとして多種多様の稼働実績を持っています。

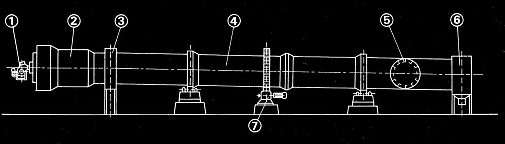

- ①バーナー
- プロパン、Ａ重油、Ｂ重油等の燃料を噴霧し着火、熱風発生炉内に熱風を送り込む。
- ②熱風発生炉
- バーナーより届く熱風を設計仕様以上の熱風に変換し、本体内部に安定供給します。
- ③ダクト
- 熱風発生炉と本体の繋ぎ目、余剰エアーの進入を防ぎます。
- ④本体
- 一定方向に回転します。緩やかな角度がついている為、向かって左側から右側に原料がゆっくり滞留し乾燥されます。
- ⑤リフター
- 本体内部に一定の割合で設置してある原料を攪拌乾燥させる為の羽根。
- ⑥後部ダクト
- 製品排出による余剰エアーの進入を防きます。
- ⑦駆動装置
- 本体を一定方向に回転させるための駆動部。
乾燥物は、テーブルフィーダー、ロータリーバルブ、スクリューフィーダー、等により定量供給を行い、乾燥された物質は他端より排出いたします。
また、ロータリードライヤーは向流式と並流式とがあり、被乾燥材料の性質、含有水分等により、その目的に適合しなければなりません。
加熱方式としては、外部加熱方式と円筒内部に温風を送り込む熱風方式とがあります。
排気により、飛散される微粉はダストコレクター、サイクロンコレクター等により捕集します。
また、ロータリードライヤーは向流式と並流式とがあり、被乾燥材料の性質、含有水分等により、その目的に適合しなければなりません。
加熱方式としては、外部加熱方式と円筒内部に温風を送り込む熱風方式とがあります。
排気により、飛散される微粉はダストコレクター、サイクロンコレクター等により捕集します。
- 構造堅固、機構簡単で取り扱い容易、故障が少ない。
- 連続操作にて大量生産に最適。
- 被乾燥物がリフターによって攪拌されるので、熱風との接触面積が大きく熱効率が良い。
- 熱源の選定範囲が広い。
- 広範囲にわたる物質の処理が可能。
- 価格が低廉で維持費も少ない。
ベントナイト、白土、クレー、タルク、石膏、石灰石、石炭、耐火原料、各種鉱石、肥料、各種粘土、・・・・・・・・・その他の粉状、塊状の乾燥物。
